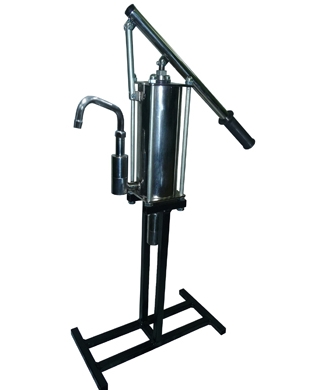

НБУ 900

Назначение изделия:

Насос НБУ-900 предназначен для перекачивания жидкости с кинематической вязкостью до 300 сСт из емкостей, резервуаров и скважин таких как: кислоты, растворители, спирты, светлые нефтепродукты, антифризы, вода.

Корпус насоса изготовлен из высококачественной нержавеющей стали 12Х18Н10Т, а уплотнение из фторопласта, данные материалы имеют высокую коррозионную стойкость и допустимы по нормативам «Роспотребнадзора» для контакта с пищевыми продуктами.

Насос НБУ-900 изготовлен в соответствие с ТУ 4152-002-12474884-2002.

Технические характеристики:

• Рабочее положение насоса и клапанов – вертикальное!
• Рабочий объем 1000 куб.см.
• Напор – 10 м
• Максимальная вакуумметрическая высота всасывания для воды – 7 м
• Усилие на рычаге при максимальном напоре – 18 кг
• Присоединительные патрубки труба – 20х1,5 с резьбами М 20х1,5
• Материал корпуса сталь нержавеющая – 12Х18Н10Т
• Материал уплотнения поршня - фторопласт-4
• Масса изделия без штатива – 6,5 кг

Устройство и принцип работы:

Насос НБУ-900 ручной поршневой одноцилиндровый – одностороннего действия. Насос приводится в действие качанием рычага при помощи мускульной силы человека. Принцип работы основан на изменении рабочего объема в цилиндре при возвратно-поступательном движении поршня. Корпус насоса представляет собой сварную конструкцию, на которой размещен нагнетательный клапан. В верхней части корпуса имеется компенсационное отверстие с внутренней резьбой М10, к которому, в случае необходимости, может быть присоединен дренажный шланг.

Всасывающий (обратный клапан) может быть расположен как на корпусе насоса, так и на конце всасывающего шланга, при этом в корпус насоса вворачивается патрубок, входящий в комплект поставки, который соединяется с обратным клапаном шлангом необходимой длины и достаточной жесткостью (данную схему подключения целесообразно применять при перекачивании жидкости с больших глубин (скважин)). Крепление насоса к штативу или любой другой опоре производится 4 гайками М10.

Перекачиваемые жидкости не должны содержать механические примеси размером свыше 0,1 мм массовой концентрацией не более 0,25 %. В случае работы с жидкостями, содержащими механические примеси большего размера, необходимо перед обратным клапаном установить фильтр с тонкостью фильтрации 100 Мкм.

Насос легко разбирается и собирается, что позволяет использовать его в пищевом производстве, где необходима регулярная промывка.
