Насосы типа ЦНС

Секционные многоступенчатые насосы типа ЦНС предназначены для перекачивания следующих жидкостей с механическими примесями концентрацией 0,2% по массе и размером твердых частиц не более 0,2 мм: ЦНС – холодная вода до 45⁰С, проточная часть – чугун; ЦНСН – горячая вода от 45⁰С до 105⁰С; ЦНСМ – масляные жидкости от 2⁰С до 60⁰С; ЦНСК – кислотные жидкости, проточная часть – хромоникелевая сталь; ЦНСН – обводненная газонасыщенная и товарная нефть. Поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами смонтированными на одном валу в одном корпусе. Это позволяет увеличивать и уменьшать напор не изменяя подачи.

Для стабильной работы насосов ЦНС необходим начальный подпор 2-6 м, для того, чтобы избежать кавитации.

Основные технические характеристики насосных агрегатов типа ЦНС

Марка насоса	Подача, м3/ч	Напор, м	Частота вращения, об./мин	Мощность двигателя, кВт
ЦНСГ 13-70	13	70	2950	11
ЦНСГ 13-105	13	105	2950	11
ЦНСГ 13-140	13	140	2950	15
ЦНСГ 13-175	13	175	2950	18,5
ЦНСГ 13-210	13	210	2950	18,5
ЦНСГ 13-245	13	245	2950	22
ЦНСГ 13-280	13	280	2950	30
ЦНСГ 13-315	13	315	2950	30
ЦНСГ 13-350	13	350	2950	30
ЦНСГ 38-44	38	44	2950	11
ЦНСГ 38-66	38	66	2950	15
ЦНСГ 38-88	38	88	2950	18,5
ЦНСГ 38-110	38	110	2950	22
ЦНСГ 38-132	38	132	2950	30
ЦНСГ 38-154	38	154	2950	30
ЦНСГ 38-176	38	176	2950	30
ЦНСГ 38-198	38	198	2950	37
ЦНСГ 38-220	38	220	2950	45
ЦНСГ 60-66	60	66	2950	22
ЦНСГ 60-99	60	99	2950	30
ЦНСГ 60-132	60	132	2950	45
ЦНСГ 60-165	60	165	2950	55
ЦНСГ 60-198	60	198	2950	55
ЦНСГ 60-231	60	231	2950	75
ЦНСГ 60-264	60	264	2950	75
ЦНСГ 60-297	60	297	2950	75
ЦНСГ 60-330	60	330	2950	110
ЦНСГ 180-85	180	85	1475	75
ЦНСГ 180-128	180	128	1475	110
ЦНСГ 180-170	180	170	1475	132
ЦНСГ 180-212	180	212	1475	160
ЦНСГ 180-255	180	255	1475	200
ЦНСГ 180-297	180	297	1475	250
ЦНСГ 180-340	180	340	1475	250
ЦНСГ 180-383	180	383	1475	315
ЦНСГ 180-425	180	425	1475	315
ЦНСГ 300-120	300	120	1475	160
ЦНСГ 300-180	300	180	1475	250
ЦНСГ 300-240	300	240	1475	320
ЦНСГ 300-300	300	300	1475	400
ЦНСГ 300-360	300	360	1475	500
ЦНСГ 300-420	300	420	1475	500
ЦНСГ 300-480	300	480	1475	630
ЦНСГ 300-540	300	540	1475	800
ЦНСГ 300-600	300	600	1475	800

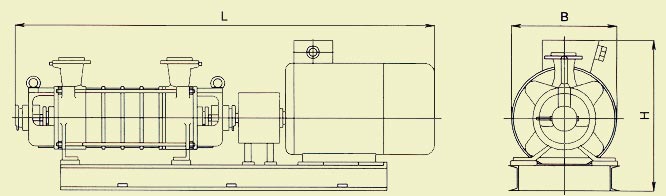

Габаритные и присоединительные размеры насосных агрегатов типа ЦНС

Марка агрегата	Параметры электродвигателя		Габаритные и присоединительные размеры, мм			МА, кг
	Тип	NД, кВт	L	B	H
ЦНСГ 13-70	А132М2	11	1387	450	561	335
ЦНСГ 13-105	А132М2	11	1458	450	561	372
ЦНСГ 13-140	A160S2	15	1626	450	621	415
ЦНСГ 13-175	АИР160М2	18,5	1696	450	621	457
ЦНСГ 13-210	АИР160М2	18,5	1768	450	621	494
ЦНСГ 13-245	A180S2	22	1839	450	640	459
ЦНСГ 13-280	A180M2	30	1935	450	640	575
ЦНСГ 13-315	A180M2	30	2006	450	640	612
ЦНСГ 13-350	A180M2	30	2077	450	640	649
ЦНСГ 38-44	A132M2	11	1387	450	578	326
ЦНСГ 38-66	A160S2	15	1555	450	621	405
ЦНСГ 38-88	A160M2	18,5	1626	450	621	446
ЦНСГ 38-110	A180S2	22	1722	450	640	491
ЦНСГ 38-132	A180M2	30	1793	450	640	521
ЦНСГ 38-154	A180M2	30	1864	450	640	551
ЦНСГ 38-176	A180M2	30	1935	450	640	593
ЦНСГ 38-198	A200M2	37	2059	455	685	648
ЦНСГ 38-220	A200L2	45	2195	455	685	692
ЦНСГ 60-66	A180S2	22	1540	525	676	474
ЦНСГ 60-99	A180M2	30	1620	525	676	588
ЦНСГ 60-132	A200L2	45	1818	525	715	688
ЦНСГ 60-165	A255M2	55	1930	525	731	829
ЦНСГ 60-198	A255M2	55	2008	525	731	876
ЦНСГ 60-231	M250S2	75	2190	530	790	1223
ЦНСГ 60-264	A250S2	75	2270	530	790	976
ЦНСГ 60-297	A250S2	75	2350	530	790	1324
ЦНСГ 60-330	A280S2	110	2470	560	790	1346
ЦНСГ 180-85	A250S4	75	2310	835	990	1308
ЦНСГ 180-128	АМНУ250М4	110	2085	645	1000	1417
ЦНСГ 180-170	A280S4	132	2310	835	985	1611
ЦНСГ 180-212	AMH280M4	160	2455	835	985	1906
ЦНСГ 180-255	MO315S4	200	2555	740	930	2255
ЦНСГ 180-255	A4-355LK4	200	2755	985	1020	2500
ЦНСГ 180-297	AM344C4	250	3060	773	1010	2740
ЦНСГ 180-297	A4-355L4	250	2865	767	1020	2660
ЦНСГ 180-340	4AM-355C4	250	3165	776	1010	2859
ЦНСГ 180-340	4A-355L4	250	2970	767	1020	2775
ЦНСГ 180-383	4AM-355M4	315	3320	773	1010	2077
ЦНСГ 180-383	A4-355X4	315	3195	767	1020	3088
ЦНСГ 180-425	4AM-355M4	315	3425	773	1010	3313
ЦНСГ 180-425	A4-355X4	315	3260	767	1020	3209
ЦНСГ 300-120	AMH280M4	160	2385	925	1090	2210
ЦНСГ 300-120	A4-355LK4	200	2580	1050	1145	2600
ЦНСГ 300-180	A4-355S4	250	2900	970	1170	2890
ЦНСГ 300-180	A4-355L4	250	2780	1050	1145	3000
ЦНСГ 300-240	4AM-355M4	320	3065	970	1170	3243
ЦНСГ 300-240	A4-355X4	320	2900	1050	1145	2820
ЦНСГ 300-300	A4-400XK4	400	3285	970	1565	3907
ЦНСГ 300-360	A4-400X4	500	3405	1370	1565	4222
ЦНСГ 300-420	A4-400X4	500	3625	1370	1565	4520
ЦНСГ 300-480	A4-400У4	630	3745	1370	1565	4855
ЦНСГ 300-540	A4-450X4	800	3810	1370	1670	5180
ЦНСГ 300-600	A4-450X4	800	3930	1370	1670	5504
