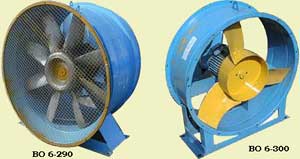

Вентиляторы осевые В-06-300-4ч12,5

Осевые вентиляторы необходимый элемент систем вентиляции, кондиционирования воздушного отопления производственных, общественных и жилых зданий, а также для других производственных целей. Вентиляторы выпускаются в исполнениях:

• - общего назначения из углеродистой стали;
• - взрывозащищенные из разнородных металлов.

Температура перемещаемой газовоздушной смеси от –40 до +40С, запыленность до 100 мг/м ³ .

Основные технические характеристики осевых вентиляторов

№ вентилятора	Электродвигатель		Показатели в рабочей зоне
	N у , кВт	n, мин -1	Q, 10 3 м 3 /ч	P V , Па	Масса без двигателя, кг
4	0.25	1500	2,0-3,2	90-25	13,3
	0.12	1500	2,0-3,2	90-25	16,1
5	0.55/0.37	1500	4,8-7,1	128-62	22/24
6,3	0.75	1000	6,4-10,05	96-50	34
	1.1	1500	6,6-15,0	213-110	34
8	0.75	1000	13,9-18,3	124-81	67
	3	1500	21,4-28,2	296-193	86
10	3	1000	28-36,9	207-136	146
12,5	4	750	41,1-54,5	186-122	207

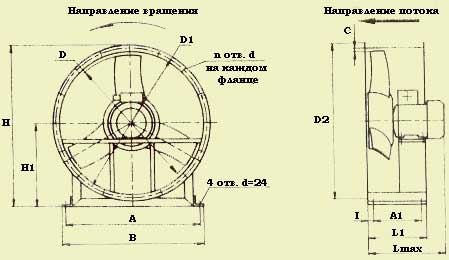

Габариты и прсиоединительные размеры

№	A	A1	B	C	D	D1	D2	d	H	H1	Lmax	L1	l	n
4	360	180	384	1	400	430	460	7	495	250	308	160	20	8
5	450	230	482	1	500	530	560	7	600	310	366	200	20	16
6,3	550	280	582	1,5	630	660	690	7	734	375	401	250	25	16
8	750	250	820	2,5	800	840	864	10	960	495	425	320	35	16
10	900	330	970	3	1000	1045	1075	10	1161	595	539	400	35	16
12,5	1110	400	1170	4	1250	1295	1330	10	1417	725	701	500	50	16
