Серия CLASSIC Quattro

• Скачать руководство по эксплуатации

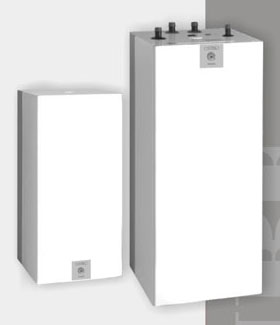

QUATTRO. Объём 60, 100, 150, 200 литров

Водонагреватель предназначен для подогрева воды в домашних условиях и может быть установлен там, где есть возможность подключения к водопроводу и системе центрального отопления. Нагреватель имеет стальной эмалированный резервуар, который дополнительно защищен от коррозии магниевым анодом увеличенного сечения.Водонагреватель имеет хорошую термоизоляцию, позволяющую снижать тепловые потери разогреваемой воды. Водонагреватели Quattro - это приборы, экономящие энергию, простые в установке, безопасные и удобные в использовании, не загрязняющие окружающую среду и позволяющие получать горячую воду для любых нужд.Безопасность работы прибора обеспечивают и контролируют терморегулятор, ограничитель температуры и предохранительный клапан. Воду из нагревателя можно подвести к нескольким точкам потребления воды.Водонагреватели NIBE нужны везде, где необходимо горячее водоснабжение, которое не всегда можно обеспечить за счет ресурсов имеющейся водопроводной системы:

•
  Загородные дома и котеджи
• Хойственные помещения офисных площадей
• Сектор общественного питания (рестораны, бары, кафе)
• Спортивно-оздоровительные комплексы
• Промышленные предприятия

Преимущества водонагревателей косвенного нагрева:

• Могут быть установлены в любую водопроводную систему
• Позволяют питать несколько точек водопотребления
• Работают со всеми видами отопительных котлов
• Нагревают воду за счет мощности работающего отопительного котла, не потребляя при этом никакой дополнительной энергии
• Обеспечивают высокую скорость нагрева воды
• Минимизируют тепловые потери благодаря внутренней теплоизоляции
• Обладают дополнительной защитой от коррозии за счет специального термостойкого покрытия внутреннего резервуара и магниевого анода увеличенного сечения
• Безопасны и надежны, что подтверждается производителем с помощью специальных испытаний внутреннего стального резервуара, проходящего под давлением 40Б
• Универсальны в использовании: если нет необходимости включать отопительное оборудование, то водонагреватели NIBE могут использоваться как электрические бойлеры за счет дополнительного внутреннего нагревательного элемента
• В зависимости от емкости водонагреватели могут быть использованы для получения горячей воды в неограниченном объеме, в том числе и для промышленных целей
• Встроенный ТЭН позволяет сократить время нагрева воды

Характеристика

• водонагреватель воды комбинированный (OW) или косвенного нагрева (W)
• работает со всеми видами отопительных котлов
• позволяет питать несколько точек потребления воды
• быстрый обогрев из-за большой мощности змеевика
• минимальное потребление энергии для поддержки температуры внутри бака
• подключение циркуляционной линии
• оригинальный дизайн

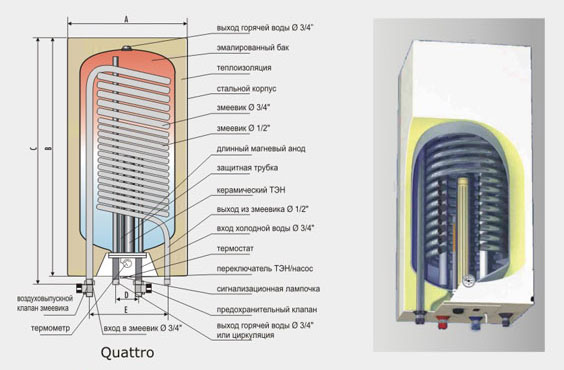

Конструкция:

• стальной корпус
• стальной эмалированный резервуар
• защитный увеличенный магневый анод
• эффективная теплоизоляция
• терморегулятор и ограничитель температуры (в OW)
• бесконтактный керамический ТЭН не требует дополнительного технического обслуживания, а отсутствие контакта с водой не позволяет образовываться накипи

Применение

• дома, дачи, квартиры, хозяйственные, производственные помещения
• IP 24, класс защиты от брызг и проникновения твердых тел



Технические характеристики

			Водонагреватель с теплообменником и ТЭН (установка в вертикальном положении)
			OW-E 60.7	OW-E 100	OW-E 150.7	OW-E 200.7
емкость		л	60	100	150	200
поверхность теплообменника		м2	0,9	1,2
мощность теплообм.170/10/452		кВт	15,2	25,7
производительность170/10/452		л/ч	374	632
время подогрева 70/10/45 2		мин	10	10	15	20
время подогрева ТЭНом3	1,0 кВт	ч	2,5	4,2	6,2	8,5
	3,0 кВт		0,8	1,4	2,1	2,8
суточная потеря энергии		кВтч/24ч	1,15	1,42	1,65	1,8
защита бака от коррозии			эмаль+магниевый анод
длина анода d21мм		мм	280	700	900	900
вес нетто		мм	59	74	92	120
размеры	глубина	мм	400	443	490	580
	А	мм	400	450	495	580
	B	мм	850	995	1165	1225
	C	мм	890	1035	1205	1280
	D	мм	100	100	100	65
	E	мм	280	300	300	238



			Водонагреватель с теплообменником, без ТЭН (установка в вертикальном положении)
			W-E 60.7	W-E 60.7	W-E 150.7	W-E 200.7
емкость		л	60	100	150	200
поверхность теплообменника		м2	0,9	1,2
мощность теплообм.170/10/452		кВт	15,2	25,7
производительность170/10/452		л/ч	374	632
время подогрева 70/10/45 2		мин	10	10	15	20
суточная потеря энергии		кВтч/24ч	1,15	1,42	1,65	1,8
защита бака от коррозии			эмаль+магниевый анод
длина анода d21мм		мм	330	700	900	900
вес нетто		мм	57,5	72,5	90,5	118,5
размеры	глубина	мм	400	443	490	580
	А	мм	400	450	495	580
	B	мм	850	995	1165	1225
	C	мм	890	1035	1205	1280
	D	мм	100	100	100	65
	E	мм	300	300	300	238



			Водонагреватель с теплообменником, без ТЭН (напольный)
			W-E 100.74	W-E 150.74
емкость		л	100	150
поверхность теплообменника		м2	1,2
мощность теплообм.170/10/452		кВт	25,7
производительность170/10/452		л/ч	632
время подогрева 70/10/45 2		мин	10	15
суточная потеря энергии		кВтч/24ч	1,5	1,7
защита бака от коррозии			эмаль+магниевый анод
длина анода d21мм		мм	700	900
вес нетто		мм	72,5	90,5
размеры	глубина	мм	443	490
	А	мм	450	495
	B	мм	995	1165
	C	мм	1035	1205
	D	мм	100	100
	E	мм	300	300

¹ Расход теплоносителя 2,5 м²/ч
² Температура теплоносителя/температура питательной воды/температура хозяйственной воды
³ С 10 по 60°С для данной температуры хозяйственной воды и расходе теплоносителя 2,5 м³/ч

1 Расход теплоносителя 2,5 м2/ч
2 Температура теплоносителя/температура питательной воды/ температура хозяйственной воды



---
