Серия NIBE VLM
- Скачать инструкции по эксплуатации VLM Star Rus
- Скачать инструкции по эксплуатации KK-WH5 X (SOLAR X)
- Скачать инструкции по эксплуатации VLM KS EM
- Скачать инструкции по эксплуатации VLM KS
- Баки изготовлены из исключительно прочной и надежной ферритовой нержавеющей кислотоустойчивой стали, разработанной специально для производства водонагревателей
- Имеют литую полиуретановую безфреоновую изоляцию, обеспечивающую минимальные теплопотери (l=0,023 Вт/мК)
- Для косвенного нагрева применяются эффективные змеевики из гребенчатой меди и нержавеющей стали, обеспечивающими высокую скорость нагрева воды
- Оснащаются полной клапанной группой с термостатическим смесителем и предохранительным клапаном на 10 бар
- Минимизация эксплуатационных расходов
- Максимально длительный срок эксплуатации (в среднем 15 лет)
- «Фактор здоровья» пользователя
- Позволяют при необходимости производить чистку бака через съемный фланец тэна
- Универсальны: возможность нагрева используя различные источники тепла: котлы, тепловые насосы, солнце; а также резервным фланцевым тэном/и Incoloy из кислотоустойчивой стали разной мощности (одинаковый фланец) с двойным термостатом макс. нагрева до +85 (+95) градусов
- Высокая технологическая гибкость – широкие возможности осуществления спецзаказов
- Полная клапанная группа
- Двойной термостат макс. +85°С и выключатель
- Штекер для упрощения электромонтажа

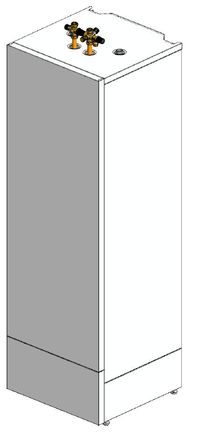

- Съемные передняя и боковые панели
- Возможность установки змеевиков косвенного нагрева от котла, теплового насоса и/или солнечной энергии (модели KS или Solar / Solar X)
- INCOLOY-тэн из легированной стали 3; 4,5; 6 и 7,5 кВт с фланцевым креплением (а также широкий ряд комбинаций тэнов в одной модели, напр., 2 х 3; 2 х 6; 3 х 6 кВт и т.д.)

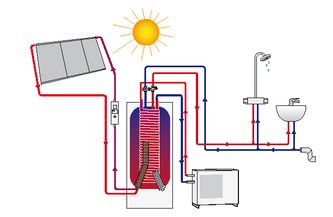

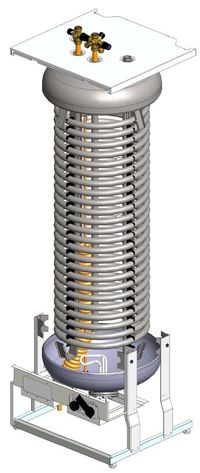

Водонагреватель косвенного нагрева VLM STAR со змеевиком зарядки от теплового насоса, змеевиком зарядки от солнечных панелей и резервным электротэном.
Технические характеристики
Параметр | Ед. изм. | VLM-220 KS | VLM-300 KS |
объем
|
л | 200 | 290 |
площадь змеевика
|
м2 | 2,6 | 2,6 |
объем змеевика
|
л | 0,5 | 0,5 |
мощность змеевика 1) 10 /80 / 50
|
кВт | 97 | 97 |
мощность змеевика 1) 60 /80 / 65
|
кВт | 23 | 23 |
разовая выработка 1) 80/10/40 2)
|
л | 446,6 | 612 |
штуцеры змеевика
|
мм | ø 22 | ø 22 |
теплопотери при температуре в баке 80°C
|
кВт | 0,1 | 0,11 |
возможная мощность электротэна 3)
|
кВт | 3 | 3 |
макс. разрешенное давление змеевика
|
бар | 16 | 16 |
макс. разрешенное давление бака
|
бар | 10 | 10 |
материал гребенчатого змеевика
|
Cu | Cu | |
материал бака (нержавеющая ферритовая сталь)
|
EN1.4521 | EN1.4521 | |
материал изоляции
|
полиуретановая пена в оболочке | ||
вес
|
кг | 75 | 90 |
полная клапанная группа 4)
|
LK 18/22 | LK 18/22 | |
штуцеры гвс
|
мм | 22 | 22 |
Размеры:
|
|||
ширина
|
мм | 598 | 598 |
высота
|
мм | 1490 | 1900 |
глубина
|
мм | 598 | 598 |
карман датчика зарядки
|
мм | 290 | 290 |
класс защиты
|
IP34 | IP34 |
1) Поток теплоносителя 1,2 м3/ч (бак/вход из зарядного контура/выход в зарядный контур)
Параметр | Ед. изм. | VLM-300 KS Star | VLM-500 KS Star |
объем
|
л | 270 | 500 |
разовая выработка2) 80/10/40
|
л | 567 | 1050 |
теплопотери при температуре в баке 80°С
|
кВт | 0,11 | 0,14 |
мощность электротэна3)
|
кВт | 3 | 6 |
макс. разрешенное давление бака
|
бар | 10 | 10 |

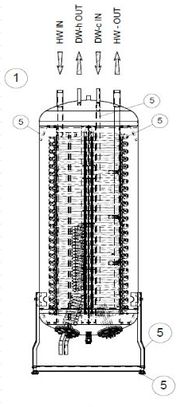

Змеевик I. (вертикальный сверху вниз для зарядки от ТН) | |||
площадь змеевика (внешняя)
|
м2 | 4,305 | 4,305 |
объем змеевика
|
л | 20 | 20 |
макс. разрешенное давление змеевика
|
бар | 7 | 7 |
макс. поток
|
м³/ч | 3,60 | 3,60 |
мощность змеевика 1) температура зарядки 65°C, обратка зарядки 50°C, бак 15°C
|
кВт | 96 | 96 |
мощность змеевика температура зарядки 65°C, обратка зарядки 50°C, бак 43°Cс
|
кВт | 36 | 36 |
мощность змеевика температура зарядки 80°C, обратка зарядки 65°C, бак 30°C
|
кВт | 106 | 106 |
материал змеевика (зарядка от теплового насоса)
|
AISI316L | AISI316L | |
штуцеры змеевика
|
мм | наруж. резьба 1" | наруж. резьба 1" |
Змеевик II. (заменяемый фланцевый змеевик энергии солнца) | |||
площадь змеевика (внешняя)
|
м2 | 1,26 | 1,26 |
объем змеевика
|
л | 0,2 | 0,2 |
макс. разрешенное давление змеевика
|
бар | 10 | 10 |
макс. поток
|
м³/ч | 0,9 | 0,9 |
мощность змеевика температура зарядки 80°C, обратка зарядки 60°C, бак 15°C
|
кВт | ' 7 / 24 | ' 7 / 24 |
мощность змеевика температура зарядки 80°C, обратка зарядки 65°C, бак 60°C
|
кВт | ' 5 / 5,3 | ' 5 / 5,3 |
материал змеевика (зарядка от солнечных панелей)
|
Cu | Cu | |
штуцеры змеевика
|
мм | ø 18 | ø 18 |
материал бака (нержавеющая ферритовая сталь)
|
EN1.4521 | EN1.4521 | |
материал изоляции
|
полиуретановая пена в оболочке | ||
вес
|
кг | 95 | 135 |
полная клапанная группа 4)
|
LK 18/22 | LK 18/22 | |
штуцеры гвс
|
мм | 22 | 22 |
Размеры:
|
|||
ширина
|
мм | 598 | 730 |
высота
|
мм | 1720 | 1920 |
глубина
|
мм | 598 | 730 |
карман датчика
|
1242 | 1242 | |
класс защиты
|
IP34 | IP34 |
