Класс "Профессионал"

Скачать руководство по эксплуатации ЭПВН 7,5-60

Скачать руководство по эксплуатации ЭПВН 72-120

Электроводонагреватели проточные серии "ЭПВН" предназначены для горячего водоснабжения жилых, бытовых, производственных, сельскохозяйственных помещений в качестве основного или резервного источника горячей воды.

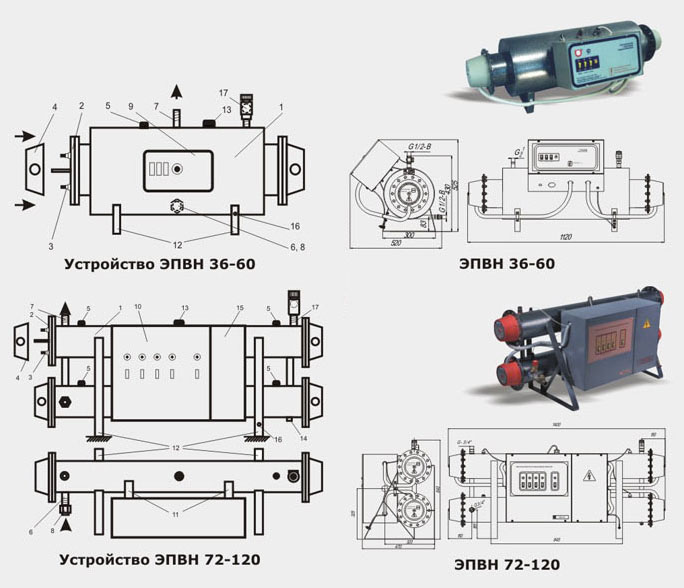

1. корпус
2. крышка
3. ТЭН
4. защитный кожух
5. датчик терморегулятора
6. входной патрубок
7. выходной патрубок
8. обратный клапан
9. пульт управления 36-60
10. пульт управления 72-120
11. кронштейны для ПУ
12. опоры
13. аварийный термовыключатель
14. сливное отверстие
15. крышка
16. зажим заземления
17. патрубок для предохранительного клапана

Номинальное рабочее давление в водонагревателе 0,6 МПа (6,0 атм.)
Давление срабатывания предохранительного клапана 0,75 МПа (7,5 атм.)
Минимальное допустимое давление на входе в водонагреватель 0,05 МПа (0,5 атм.)
Разница температур между входом и выходом водонагревателя 35°С
Максимальная температура в точке водозабора 75±5°С
Температура срабатывания аварийного термовыключателя без самовозврата 85±2°С
КПД прибора, не менее 93%
Испытательное давление прибора на производстве 1,2 МПа (12,0 атм.)
Гарантийный срок эксплуатации прибора     12 месяцев



Технические характеристики

Двухфланцевые водонагреватели
Марка ЭПВН 36А ЭПВН 36А ЭПВН 42А ЭПВН 42А ЭПВН 48А ЭПВН 48А ЭПВН 54 ЭПВН 60
Мощность, кВт 36 36 42 42 48 48 54 60
Рабочее напряжение, В, ±10% 380
Производительность при перепаде T°С вход/выход 35°С л/час 900 900 1050 1050 1200 1200 1350 1500
Рабочий датчик (терморезистор Ст3-19-2,2кОм), t° настройки 68 68 66 66
64
64
62
62
Аварийный датчик t°, несамовозвратный
Тип TК30
t°С 85±2
Макс. t° в точке разбора, °С 75
Мощность ступени, кВт 1 18 24 30 24 30 24 30 30
2 18 12 12 18 18 24 24 30
Сечение жилы питающего кабеля, медь, мм2 10 16 25
Вес, кг 40



      Трехфланцевые водонагреватели
 Марка  ЭПВН 72А
 ЭПВН 72А  ЭПВН 72А ЭПВН 84А
 Мощность, кВт   72  72  72  84
 Рабочее напряжение, В, ±10%      380
 Производительность при перепаде T°С вход/выход 35°С л/час   1800  1800  1800  2100
 Рабочий датчик (терморезистор Ст3-19-2,2кОм), t° настройки      Количество и настройка датчиков соответствует количеству секций и их мощности
  Аварийный датчик t°, несамовозвратный  Тип     TК30 (2 шт.)
 t°С     85±2
 Макс. t° в точке разбора, °С      75
   Мощность ступени, кВт  1  30  30  24  30
 2  30  24  24  30
 3  12  18  24  24
 Сечение жилы питающего кабеля, медь, мм2      50
 Вес, кг      90



       Четырехфланцевые водонагреватели
 Марка   ЭПВН 96А  ЭПВН 96А  ЭПВН 108 ЭПВН 108   ЭПВН 120
 Мощность, кВт   96  96  108  108 120
 Рабочее напряжение, В, ±10%       380
 Производительность при перепаде T°С вход/выход 35°С л/час   2400  2400  2700  2700  3000
 Рабочий датчик (терморезистор Ст3-19-2,2кОм), t° настройки       Количество и настройка датчиков соответствует количеству секций и их мощности
  Аварийный датчик t°, несамовозвратный  Тип      TК30 (2 шт.)
 t°С      85±2
 Макс. t° в точке разбора, °С       75
    Мощность ступени, кВт  1  30  24  30  30  30
 2  30  24  30  30  30
 3  18  24  30  24  30
 4  18  24  18  24  30
 Сечение жилы питающего кабеля, медь, мм2      75  95
 Вес, кг           90
