Класс "Стандарт"
Скачать руководство по эксплуатации

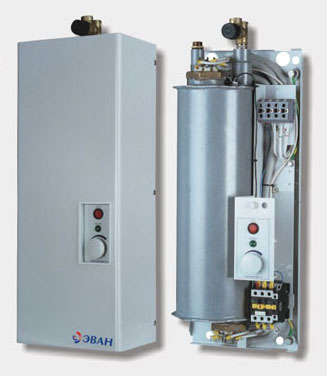

Электроводонагреватели проточные серии "ЭПВН" предназначены для горячего водоснабжения жилых, бытовых, производственных, сельскохозяйственных помещений в качестве основного или резервного источника горячей воды.
- Простота монтажа, управления и технического обслуживания
- Единый корпус
- Три уровня безопасности
- Экологически чистое двухстороннее покрытие емкости для нагрева
- Разница температур между входом и выходом при номинальном протоке + 35°С
- Плавная регулировка температуры воды термостатом
- Применение блочных ТЭНов из нержавеющей стали в качестве нагревательного элемента
- Гарантия надежной работы при изменении напряжения питающей сети ±10% от номинального значения
| Номинальное рабочее давление в водонагревателе | 0,6 МПа (6,0 атм.) |
| Давление срабатывания предохранительного клапана | 0,75 МПа (7,5 атм.) |
| Минимальное допустимое давление на входе в водонагреватель | 0,05 МПа (0,5 атм.) |
| Разница температур между входом и выходом водонагревателя | 35°С |
| Максимальная температура в точке водозабора | 75±5°С |
| Температура срабатывания аварийного термовыключателя без самовозврата | 85±2°С |
| КПД прибора, не менее | 93% |
| Испытательное давление прибора на производстве | 1,2 МПа (12,0 атм.) |
| Гарантийный срок эксплуатации прибора | 18 месяцев |

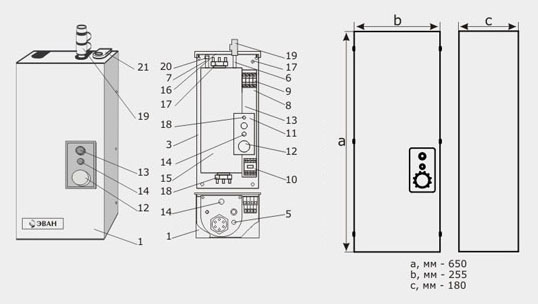

1 - кожух
2 - котел
3 - панель
4 - датчик термовыключателя
5 - датчик терморегулятора
6 - выходной патрубок
7 - входной патрубок
8 - кронштейн
10 - пускатель
11 - полка кронштейна
12 - ручка терморегулятора "ТЕМПЕРАТУРА"
13 - выключатель "СЕТЬ"
14 - сигнальная лампа "НАГРЕВ"
15 - предохранитель цепи управления
16 - закладная
17 - зажим заземления
18 - блок ТЭН
19 - предохранительный клапан
20 - обратный клапан
21 - гермоввод (уплотнительная манжета)
Технические характеристики
| Марка | ЭВАН В1 6 | ЭВАН В1 7,5 | ЭВАН В1 9 | ЭВАН В1 12 | ЭВАН В1 15 | ЭВАН В1 18 | ЭВАН В1 24 | ЭВАН В1 30 | |
| Мощность, кВт | 6 | 7,5 | 9 | 12 | 15 | 18 | 24 | 30 | |
| Рабочее напряжение, В, ±10% | 220 | 220 | 380 | 380 | 380 | 380 | 380 | 380 | |
| Производительность при перепаде T°С вход/выход 35°С л/час | 120 | 180 | 230 | 300 | 380 | 450 | 600 | 750 | |
| Рабочее давление системы, МПа | 0,6 | ||||||||
| Минимально допустимое давление на входе системы, МПа | 0,05 | ||||||||
| Давление опрессовки колбы в сборе (заводское), МПа | 1,2 | ||||||||
| Рабочий датчик температуры | Тип | Термостат | |||||||
| Диапазон регулировки t°C | 30-75 | ||||||||
| Количество блоков ТЭН, шт. | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | |
| Количество ТЭН в блоке, шт. | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Мощность одного ТЭНа, кВт | 6 | 2,5 | 3 | 4 | 5 | 3 | 4 | 5 | |
| Вес, кг | 20 | 20 | 20 | 20 | 20 | 25 | 25 | 25 | |
