Класс "Стандарт-Эконом"
Скачать руководство по эксплуатации
Электроводонагреватели проточные серии "ЭПВН" предназначены для горячего водоснабжения жилых, бытовых, производственных, сельскохозяйственных помещений в качестве основного или резервного источника горячей воды

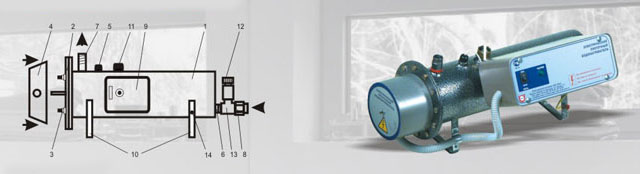

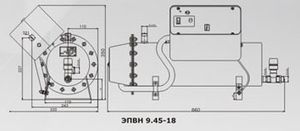

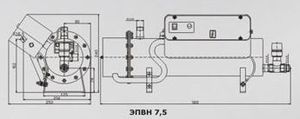

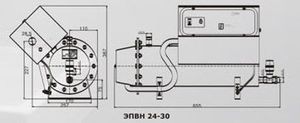

Устройство приборов
1 - корпус
2 - крышка
3 - ТЭН (один - ЭПВН 7 или три - ЭПВН 9,45-30)
4 - защитный кожух ТЭН
5 - датчик терморегулятора
6 - входной патрубок
7 - выходной патрубок
8 - обратный клапан
9 - пульт управления
10 - опоры водонагревателя
11 - аварийный термовыключатель
12 - предохранительный клапан
13 - тройник
14 - зажим заземления
Номинальное рабочее давление в водонагревателе | 0,6 МПа (6,0 атм.) |
Давление срабатывания предохранительного клапана | 0,75 МПа (7,5 атм.) |
Минимальное допустимое давление на входе в водонагреватель | 0,05 МПа (0,5 атм.) |
Разница температур между входом и выходом водонагревателя | 35°С |
Максимальная температура в точке водозабора | 75±5°С |
Температура срабатывания аварийного термовыключателя без самовозврата | 85±2°С |
КПД прибора, не менее | 93% |
Испытательное давление котла на производстве | 1,2 МПа (12,0 атм.) |
Гарантийный срок эксплуатации прибора | 12 месяцев |
Технические характеристики
Марка | ЭПВН 7,5 | ЭПВН 9,45 | ЭПВН 12 | ЭПВН 15 | ЭПВН 18 | ЭПВН 24 | ЭПВН 30 | |
Мощность, кВт | 7,5 | 9,45 | 12 | 15 | 18 | 24 | 30 | |
Производительность при перепаде T°С вход/выход 35°С л/час | 180 | 230 | 300 | 380 | 450 | 600 | 750 | |
Рабочее напряжение, В, ±10% | 220 | 380 | 380 | 380 | 380 | 380 | 380 | |
Рабочий датчик (терморезистор Ст3-19-2,2кОм), t° настройки | 65 | 70 | 68 | 66 | 65 | 60 | 58 | |
Аварийный датчик t°, несамовозвратный | Тип | ТК30 | ||||||
t°C | 85±2 | |||||||
Макс. t° в точке разбора °С | 75 | |||||||
Сечение жилы питающего кабеля, медь, мм2 | 6 | 2,5 | 4 | 4 | 6 | 10 | 10 | |
Вес, кг | 10 | 20 | 20 | 20 | 20 | 20 | 20 |
